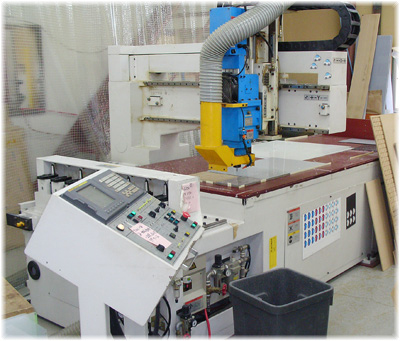

| NCルーター 庄田鉄工 NC-1001-3012 |
 |
 |
| |
| ヘッド構成 |
ACスピンドル 出力8.5kw
回転数3,000～18,000min-1 |
| ATC |
工具収納本数8本パラレル式 |
| テーブルサイズ |
3000mmx1220mm |
ストローク
（X軸xY軸xZ軸） |
3000mmx1220mmx400mm |
| 速度（早送り） |
XY軸 ： 最大40000mm/min
Z軸 ： 最大7500mm/min |
|
| 速度（切削送り） |
XY軸 ： 最大15000mm/min
Z軸 ： 最大6500mm/min |

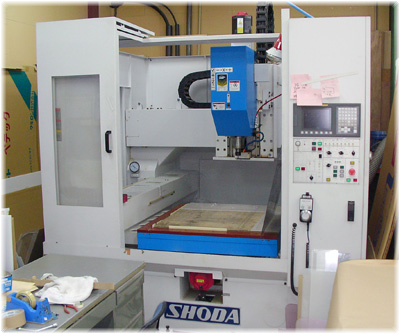

| NCルーター 庄田鉄工 NC8-1010 |
 |
 |
| |
| ヘッド構成 |
ACスピンドル 出力2.2kw
回転数100～15000min-1 |
| ATC |
工具収納本数8本パラレル式 |
| テーブルサイズ |
1000mmx1000mm |
ストローク
（X軸xY軸xZ軸） |
1000mmx1000mmx400mm |
| 速度（早送り） |
XY軸 ： 最大40000mm/min
Z軸 ： 最大7500mm/min |
|
| 速度（切削送り） |
XY軸 ： 最大15000mm/min
Z軸 ： 最大6500mm/min |

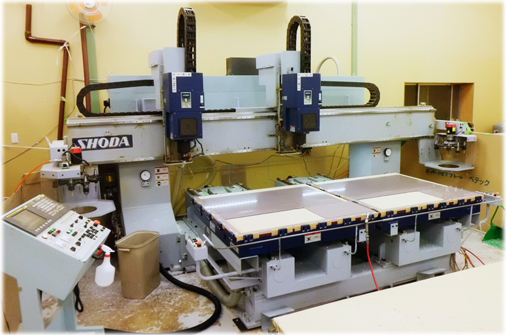

| ツインテーブル式NCルーター 庄田鉄工 NCW516-1330X |
| ヘッド構成 |
出力11kw x2基
回転数100～20000min-1 |
| ATC |
工具収納本数10本 |
| テーブルサイズ |
1000mmx1250mm x2基 |
各軸ストローク
（X軸xY軸xZ軸）x2 |
3000mmx1300mmx350mm |
| 速度（早送り） |
XY軸 ： 最大60000mm/min
Z軸 ： 最大7500mm/min
|
| 速度（切削送り |
XY軸 ： 最大15000mm/min
Z軸 ： 最大7500mm/min
|

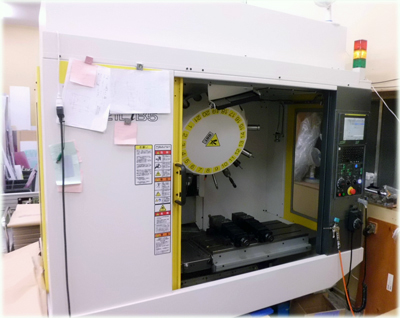

| 小型マシニングセンタ FANUC ROBODRILL α-D21LiB5 |
 |
 |
| |
| 主軸仕様 |
出力3.7kw
回転数100～10000min-1 |
| 工具交換方式 |
タレット式 |
| テーブルサイズ |
850mmx410mm |
ストローク
（X軸xY軸xZ軸） |
700mmx400mmx330mm |
| 速度（早送り） |
|
| 速度（切削送り） |
XYZ軸 ： 最大30000mm/min |

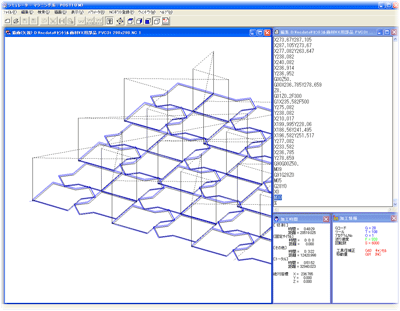

| NC加工機CAD/CAM タクテックス WinMAX |
| 加工可能データ方式 |
AutoCAD形式(dxf)
Adobe illustrator形式(ai)
Encapsulated PostScript形式(eps)
Adobe Acrobat形式(pdf)
などのベクターイメージ |
|
| 加工対象材料 |
合成樹脂(アクリル、PET、塩ビ、ポリカーボネート等)
木材、MDFなど |
|
| 加工対象ワーク厚 |
0.1mm～400mm |
|
|
|
